Kā aprēķināt titāna apkures cauruļu nepieciešamo jaudu un garumu?

No sildītāja specifikācijām līdz procesa prasībām
Izšķirošā saikne starp procesa nepieciešamību un taustāmu iekārtu ir pareizās titāna iegremdējamās apkures caurules jaudas un garuma noteikšana. Lai gan pārmērīga konstrukcija palielina enerģijas patēriņu un var izraisīt priekšlaicīgu apvalka bojājumu, mazizmēra sildītāji rada aizkavētu uzsilšanu un nestabilu procesa pārvaldību. Darbības apstākļi tiek pārveidoti par drošām, ražojamām sildītāja specifikācijām, izmantojot sistemātisku matemātisko pieeju, kas arī samazina dārgu projektēšanas kļūdu iespējamību.

Šī apmācība nodrošina noderīgu aprēķinu pieeju, kas ietver būtiskos inženiertehniskos testus, kas nepieciešami ilgtermiņa uzticamībai{0}}, vienlaikus pārvēršot procesa datus sildītāja jaudā un garumā.
Nepieciešamās kopējās siltumenerģijas atrašana
Siltuma daudzums, kas nepieciešams, lai procesa vidi sasniegtu vēlamajā temperatūrā iepriekš noteiktā laikā, nosaka nepieciešamo sildītāja jaudu. Tālāk ir sniegts bieži izmantotu inženiertehnisko attiecību piemērs.
[M × Cp × ΔT] / (t × 3412) × Sf=Jauda (kW)
Visiem šīs formulas parametriem ir skaidra fiziska nozīme:
M jeb masavisa uzkarsētā šķidruma masa. Blīvumu var izmantot, lai aprēķinātu masu, ja ir zināms tilpums. Galons ūdens sver aptuveni 8,34 mārciņas.
Specifiskā siltuma jauda jeb CpA barotnes spēja saglabāt siltumu. Ūdens vērtība parasti ir 1,0 BTU/lb·° F, daudzām eļļām vērtība ir aptuveni 0,5, un skābju šķīdumiem ir dažādas vērtības, kas jāapstiprina ar materiāliem datiem.
ΔT (augošā temperatūra) temperatūras svārstības starp sākuma un mērķa temperatūru. Jaudas pieprasījums palielinās tieši proporcionāli lielākām temperatūras svārstībām.
(Uzkarsēšanas-laiks) tLaiks stundās, kas atļauts, lai sasniegtu vēlamo temperatūru. Lai uzsildītu -īsāku laiku, ir nepieciešama lielāka uzstādītā jauda.
Konstante, 3412 BTU stundā, tiek konvertēta kilovatos, izmantojot šo koeficientu.
Drošības koeficients jeb Sfa reizinātājs, lai kompensētu siltuma zudumus no cirkulācijas, iztvaikošanas un tvertnes sienām. Rūpnieciskajās tvertnēs parasti izmanto vērtību 1,2 jeb 20% rezervi.
Kopējo elektrisko jaudu, kas apkures sistēmai jānodrošina darbības apstākļos, nosaka aprēķina izvade.
Sildītāja garuma un konfigurācijas aprēķināšana
Pēc tam, kad tā ir noteikta, ir nepieciešams droši sadalīt visu jaudu pa apkures caurules virsmu.
Noteicošais ierobežojums ir virsmas vatu blīvums.
Uz sildītāja apvalka laukuma vienību pielietoto jaudu attēlo virsmas vatu blīvums. Šis parametrs bieži ir svarīgāks par kopējo jaudu titāna apkures caurulēm, kas darbojas korozīvos šķidrumos. Atkarībā no ķīmiskās vides tipiskās konservatīvās robežas ir no 1,0 līdz 2,0 W/cm² (6 un 12 W/in²).
Pārsniedzot šo slieksni, var tikt bojāts titāna virsmas aizsargājošais oksīda slānis, var rasties lokāla pārkaršana vai var palielināties korozijas ātrums.
Jaudas pārvēršana garumā
Pieļaujamo jaudu nosaka šādi:
Pieļaujamais vatu blīvums × efektīvā sildīšanas virsmas laukums<= Total Power
Cilindriskās sildīšanas caurules efektīvo virsmas laukumu var aptuveni aprēķināt šādi:
Virsmas laukums ≈ π × D × L, kur L ir apsildāmais garums un D ir ārējais diametrs.

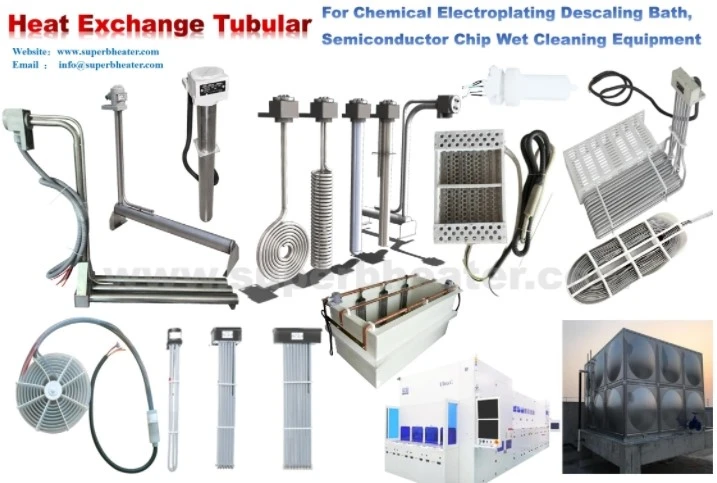

Kad ir noteikti diametra un vatu blīvuma ierobežojumi, attiecības var pārkārtot, lai noteiktu minimālo nepieciešamo sildīšanas garumu. Lai atbilstu tvertnes ģeometrijai un garantētu vienmērīgu siltuma sadali, iegūto garumu var veidot U- vai W- formas konfigurācijās vai izpildīt, izmantojot taisnus elementus.
Pilnībā pabeigts piemērs
Iedomājieties procedūru, kurā 500 galonu ūdens ir jāuzsilda no 60 ° F līdz 140 ° F divu stundu laikā.
Masa: 500 × 8.34=4170 mārciņas
Cp: ​​1,0 BTU/lb· grāds F
ΔT: t: 2 stundas, 80 grādi F
Sf: 1.2
Jaudas aprēķināšana:
Jauda ir vienāda ar (4170 × 1,0 × 80) × (2 × 3412) × 1,2. Apmēram 58,7 kW jauda
Pieņemsim, ka titāna sildītājs ir konservatīvs vatu blīvuma ierobežojums 10 W/in² un ārējais diametrs ir 0,5 collas.
Minimālo kopējo apsildāmo garumu, kas nepieciešams, lai sadalītu 58,7 kW, nepārsniedzot virsmas vatu blīvuma ierobežojumu, var noteikt, izmantojot virsmas laukuma attiecību. Šo garumu var sadalīt vairākos komponentos vai veidot tā, lai tas atbilstu tvertnes izmēram, nezaudējot pilnīgu iegremdēšanu.
Svarīgi faktori un aprēķina kopsavilkums
Parametra simbolsPaskaidrojums un tipiskās vērtībasAvots
Šķidruma masa M Kopējā šķidruma masa (lb vai kg) Tilpums × blīvums
Siltuma jauda (BTU/lb· grāds F) Specific Heat Cp Informācija par materiāla īpašībām
Temperatūras paaugstināšanās ΔTTmērķis mīnus sākuma temperatūraProcesa priekšnoteikums
Sildīšanas{0}}Up Duration Hours, kas atvēlētas, lai sasniegtu iestatīto punktuProcess priekšnoteikums
Drošības koeficientsSf siltuma zudumu kompensācija Maksimālā pieļaujamā jauda uz apgabalu parasti ir 1,2 virsmas vatu blīvums (WD), kas mainās atkarībā no
Sildītāja diametrs D: piegādātāja standarts ārējā apvalka diametram
Svarīgi faktori drošā dizainā
Faktiskais virsmas vatu blīvums vienmēr ir jāsalīdzina ar konkrētajai videi atļauto robežu, lai apstiprinātu aprēķināto sildītāja garumu. Lai uzturētu pieņemamus korozijas ātrumus, kodīgajiem risinājumiem parasti ir nepieciešamas biezākas apvalka sienas un mazāks vatu blīvums.
Turklāt sildītāja jauda ir jāapvieno ar piemērotu temperatūras kontroli, šķidruma{0}}līmeņa aizsardzību un elektriskajiem aizsargierīcēm, un tai ir jābūt saderīgai ar pieejamo barošanas spriegumu. Lai izvairītos no sausas darbības un termiskās pārslodzes, noteikti sistēmas komponenti ir ļoti svarīgi.
Nobeigumā
Tā vietā, lai būtu viens skaitlisks lēmums, titāna apkures cauruļu jaudas un garuma aprēķini ir organizēts inženierijas process. Virsmas vatu blīvums nosaka, kā šo jaudu var droši piegādāt, izmantojot sildītāja ģeometriju, savukārt kopējais siltuma pieprasījums nosaka nepieciešamo jaudu. Izmantojot metodisku aprēķinu procedūru un konservatīvas drošības pārbaudes, ir iespējams saskaņot sildītāja parametrus ar procesa prasībām, korozijas ierobežojumiem un ilgtermiņa uzticamības prasībām.
Šī pieeja veicina efektīvu sadarbību ar iekārtu ražotājiem galīgo specifikāciju izveides laikā un piedāvā spēcīgu tehnisko bāzi sākotnējā sildītāja izmēra noteikšanai.
