Kā aprēķināt operacionālo pastiprinātāju izmantošanu termopāriem

1. Termopāri

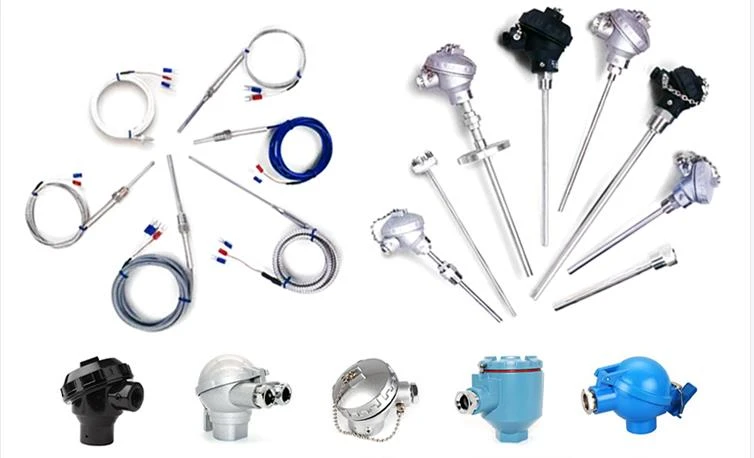

Termopāri ir sensori, ko izmanto temperatūras mērīšanai, izmantojot termoelektriskos efektus, lai radītu sprieguma signālus. Tas sastāv no divām dažādām metāla stieplēm, kas ir sametinātas kopā, lai izveidotu slēgtu ķēdi. Ja kontaktpunktu temperatūra abos galos ir atšķirīga, rodas sprieguma starpība.
Termopāru pamatprincips
Termopāru pamatprincips seko termoelektriskajam efektam. Pēc slēgtas ķēdes izveidošanas divu dažādu metālu savienojuma vietā, temperatūrai abos savienojuma punktos atšķiroties, veidojas termoelektrisks efekts, kā rezultātā rodas sprieguma starpība.
Plaši tiek izmantoti termopāri
Termopāri ir ar plašu temperatūras mērīšanas diapazonu, un tos var izmantot dažādās vidēs no zemas līdz augstai temperatūrai. To var izmantot tādās jomās kā rūpniecisko procesu uzraudzība, laboratorijas mērījumi, medicīnas iekārtas un sadzīves tehnika.
Operacionālais pastiprinātājs
Operacionālais pastiprinātājs ir liela pastiprinājuma pastiprinātājs, ko parasti izmanto vāja sprieguma signālu pastiprināšanai. Tas pastiprina pastiprinājumu, kontrolējot ieejas signālu un atgriezeniskās saites cilpu. Ir daudz dažādu veidu un ķēžu konfigurāciju operatīvajiem pastiprinātājiem, kurus var izmantot dažādās pielietojuma jomās.
Termopāru darbības pastiprinātāju loma
Sprieguma signāls, ko mēra ar termopāriem, ir ļoti vājš, un parasti signāla pastiprināšanai ir jāizmanto darbības pastiprinātājs, lai to varētu precīzi nolasīt un apstrādāt nākamajās shēmās. Darbības pastiprinātāji var nodrošināt lielu pastiprinājumu un augstu ieejas pretestību, nodrošinot termopāra mērījumu precizitāti un stabilitāti.
Kā aprēķināt
Lai apvienotu termopāri ar darbības pastiprinātāju, ir jāņem vērā termopāra izejas raksturlielumi un darbības pastiprinātāja pastiprinājuma koeficients. Parasti termopāra izejas spriegums ir lineāri saistīts ar temperatūru, un atbilstošā temperatūras sprieguma pārveidošanas formula ir jāizvēlas, pamatojoties uz izmantotā termopāra veidu.
Izmantojot darbības pastiprinātāju, ir jāiestata atbilstošs pastiprinājuma koeficients, lai tas atbilstu mērījumu prasībām. Atbilstošo pastiprinājuma koeficientu var noteikt, pamatojoties uz termopāra izejas sprieguma diapazonu un nepieciešamajiem mērījumiem.
Izmantojot saprātīgu ķēdes dizainu un parametru izvēli, termopāri un darbības pastiprinātāji var efektīvi sasniegt temperatūras mērījumus un nodrošināt precīzus un uzticamus mērījumu rezultātus.
