Kā apskatīt termistoru un termopāru diagrammas

1. Termiskā pretestība
Termistors, pazīstams arī kā termistors, ir sensors, kas maina pretestības vērtību, pamatojoties uz temperatūras izmaiņām. Termoelektriskā rezistora darbības princips ir izmantot termoelektrisko efektu. Mainoties temperatūrai, attiecīgi mainīsies termoelektriskā rezistora pretestības vērtība.

Mēs varam saprast tā darbības principu, izmantojot termiskās pretestības diagrammu. Diagrammā parasti ir rezistora simbols, kur vadi attēlo rezistora korpusa materiālu, bet savienojošie vadi abos galos apzīmē rezistora korpusa izvadīšanas spailes. Tajā pašā laikā diagrammā tiks atzīmētas arī rezistoru pretestības vērtības un tām atbilstošās temperatūras vērtības.

Termoelektriskās pretestības diagrammā redzams, ka, temperatūrai paaugstinoties vai samazinoties, attiecīgi pieaugs vai samazināsies arī rezistora pretestības vērtība. Tas ir tāpēc, ka temperatūras izmaiņu ietekmē mainās arī rezistorā esošā vadošā materiāla elektriskā pretestība.

Izmantojot termoelektriskās pretestības diagrammu, mēs varam iegūt intuitīvāku izpratni par tā darbības principu un īpašībām, kā arī tās pielietojumu temperatūras mērīšanā un kontrolē.

2. Termopāri

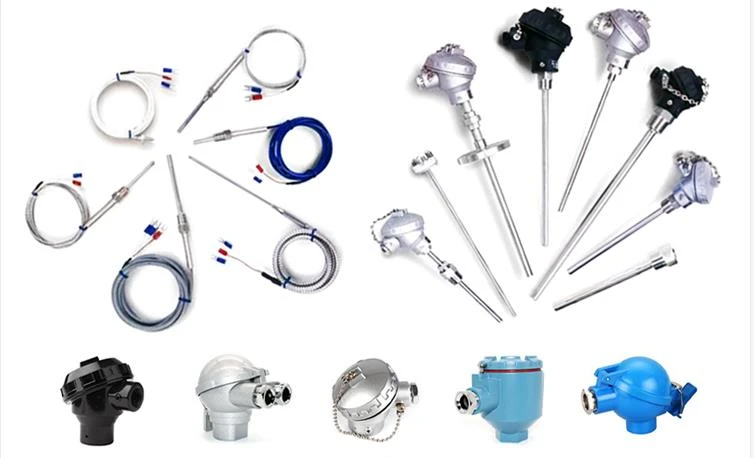

Termopāris ir sensors, kas temperatūras mērīšanai izmanto termoelektrisko efektu. Tas sastāv no diviem dažādiem metāla vadiem, un šo divu vadu savienojuma punktu sauc par termoelektrisko lodēšanas savienojumu, kas ir arī termopāra temperatūras mērīšanas punkts.

Termopāra darbības princips ir balstīts uz termoelektrisko efektu. Ja starp diviem termopāra vadu savienojuma punktiem ir temperatūras starpība, tiks ģenerēta termoelektriskā potenciāla starpība. Termoelektriskā potenciāla lielums ir tieši proporcionāls temperatūras starpības lielumam.

Izmantojot termopāra diagrammu, mēs varam skaidrāk izprast termopāra darbības principu. Diagrammā parasti ir divi dažādu krāsu vadi, kas attēlo divus termopāra metāla vadus. Un vieta, kur ir savienoti divi vadi, ir termoelektriskais lodēšanas savienojums.

Diagrammā redzams, ka abi termopāra vadi ir savienoti ar elektrisko mērinstrumentu, ar kuru var izmērīt termopāra radīto termoelektrisko potenciālu. Izmērot termoelektriskā potenciāla lielumu, mēs varam netieši iegūt temperatūru, pie kuras atrodas termopāris.

Termopāra diagramma var palīdzēt mums labāk izprast tā darbības principu un pielietojumu temperatūras mērīšanā.
